浙江装配式机房管道预制项目安装调试完毕
来源:    日期:2022-06-15    阅读( )
装配式
机房
管道预制

项目介绍



     该项目为一个建筑机电管道预制加工厂:主要提供装配式空调机房管道预制,用户使用BIM软件进行拆图,使用我司智能设备进行自动化预制,质量提升的同时效率达到传统人工的20倍。预制好的管段运输到项目现场直接螺栓装配即可。

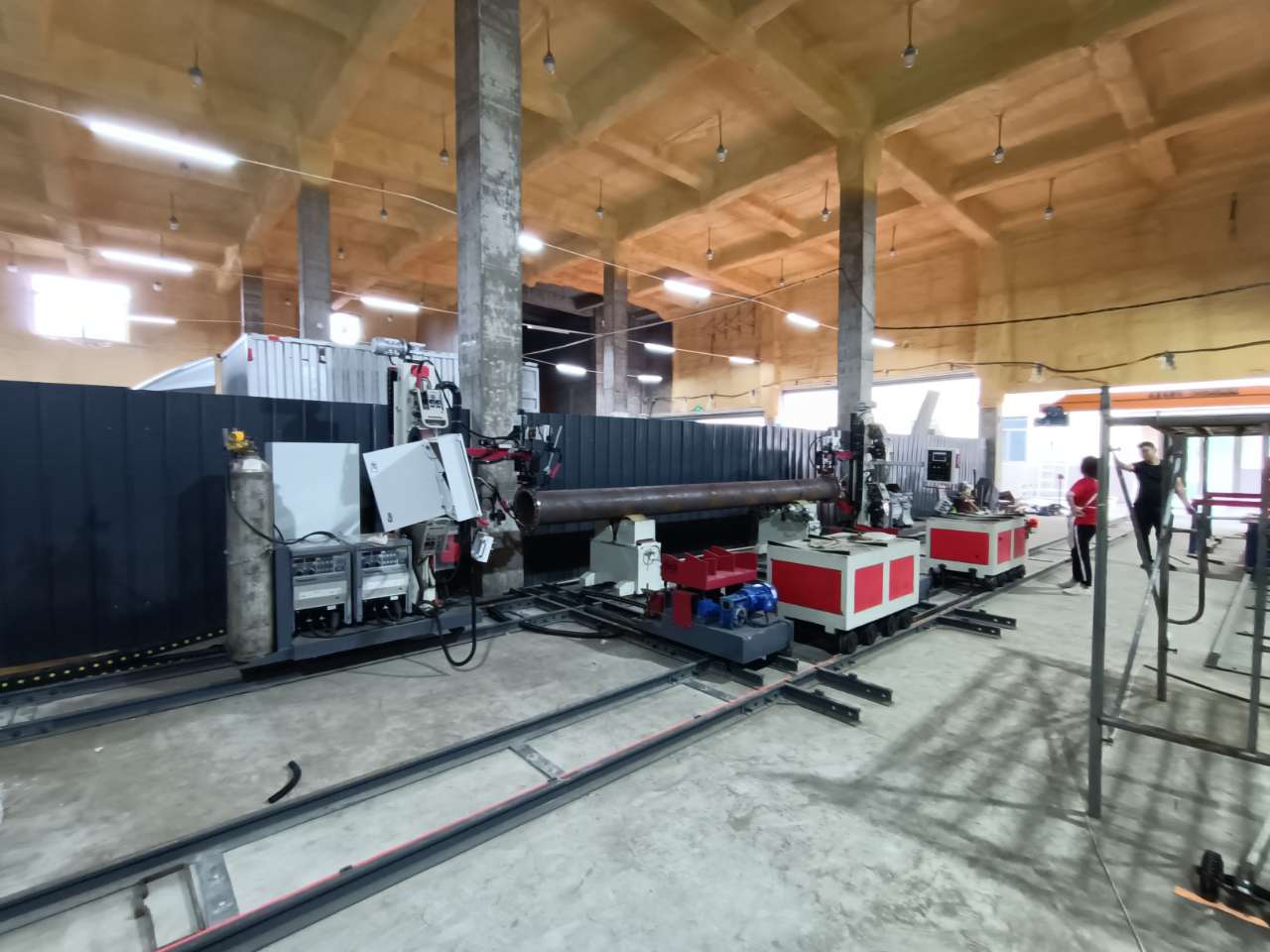

     项目一期给用户配置了一套管道预制自动焊接中心(4套焊枪),1套管道横向物流输送系统及1套管道轻轨小车输送系统。

     完善的物流系统解决用户车间空间有限,(管子原料进车间及成品管段出车间为同一个门)管子进出不便的难题。

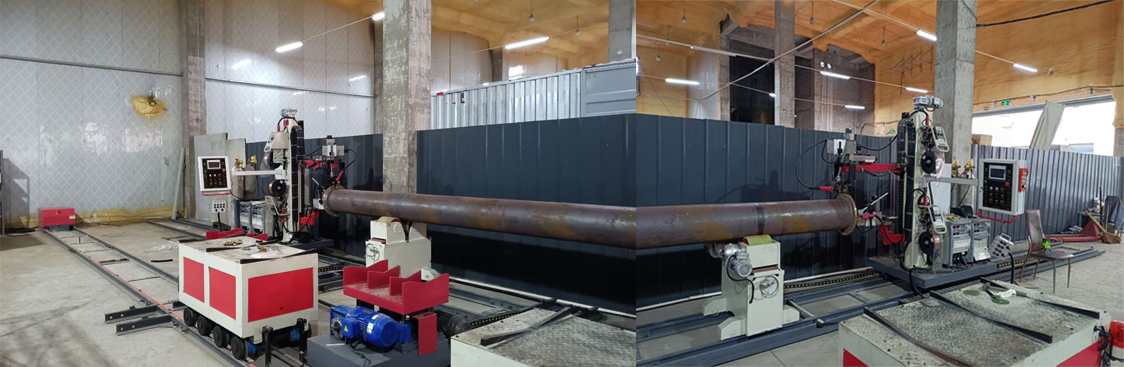

管道预制自动焊接中心

适用管长:2-12m
焊接工艺:MIG气保焊接工艺
适用材质:碳碳钢、不锈钢
控制系统:PLC控制
通过两/四把气保焊枪同时焊接实现插接法兰的角焊缝自动焊。

浙江装配式机房管道预制项目安装调试完毕(图2)

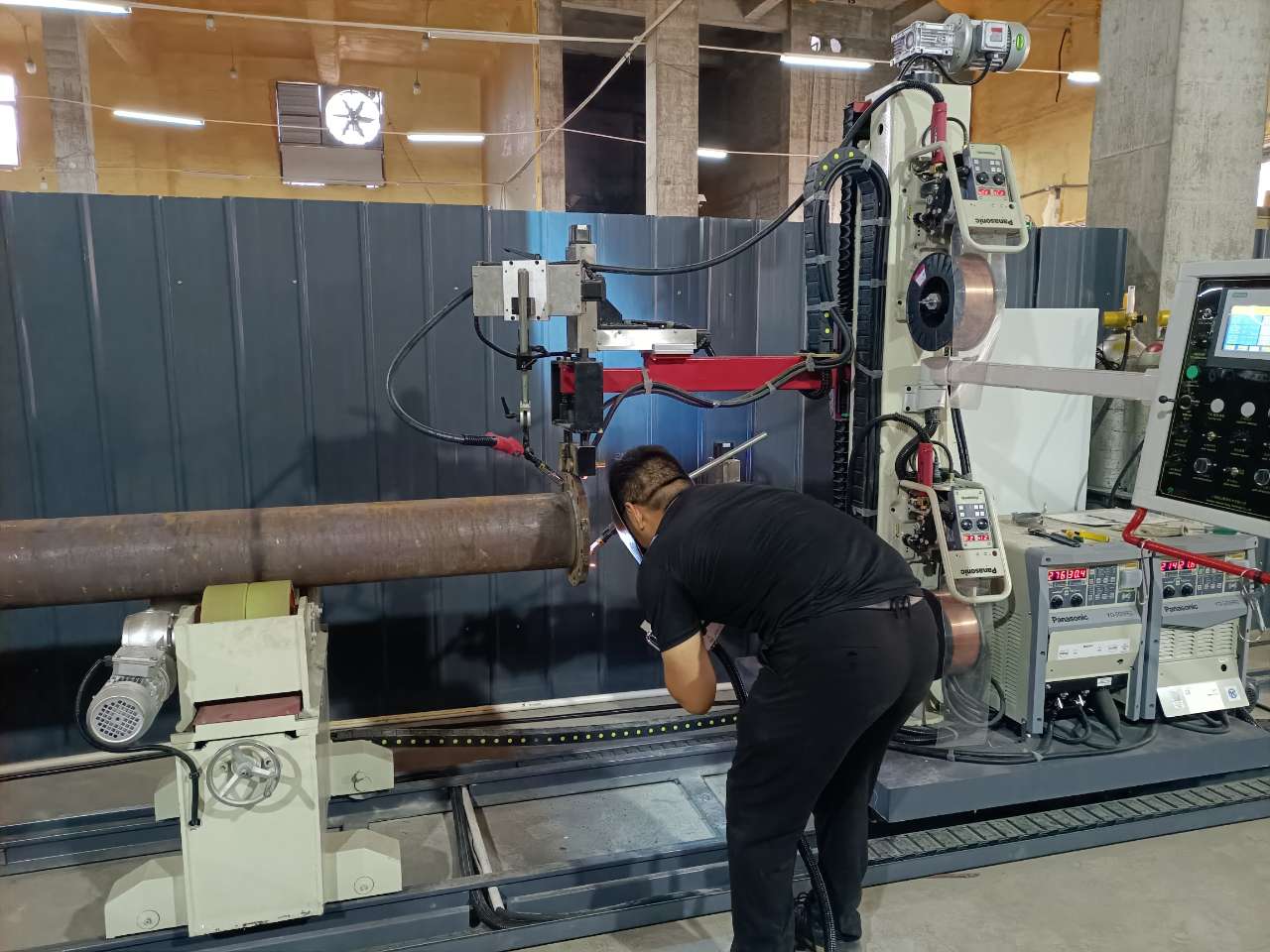

组焊一体

 浙江装配式机房管道预制项目安装调试完毕(图3)

浙江装配式机房管道预制项目安装调试完毕(图4)

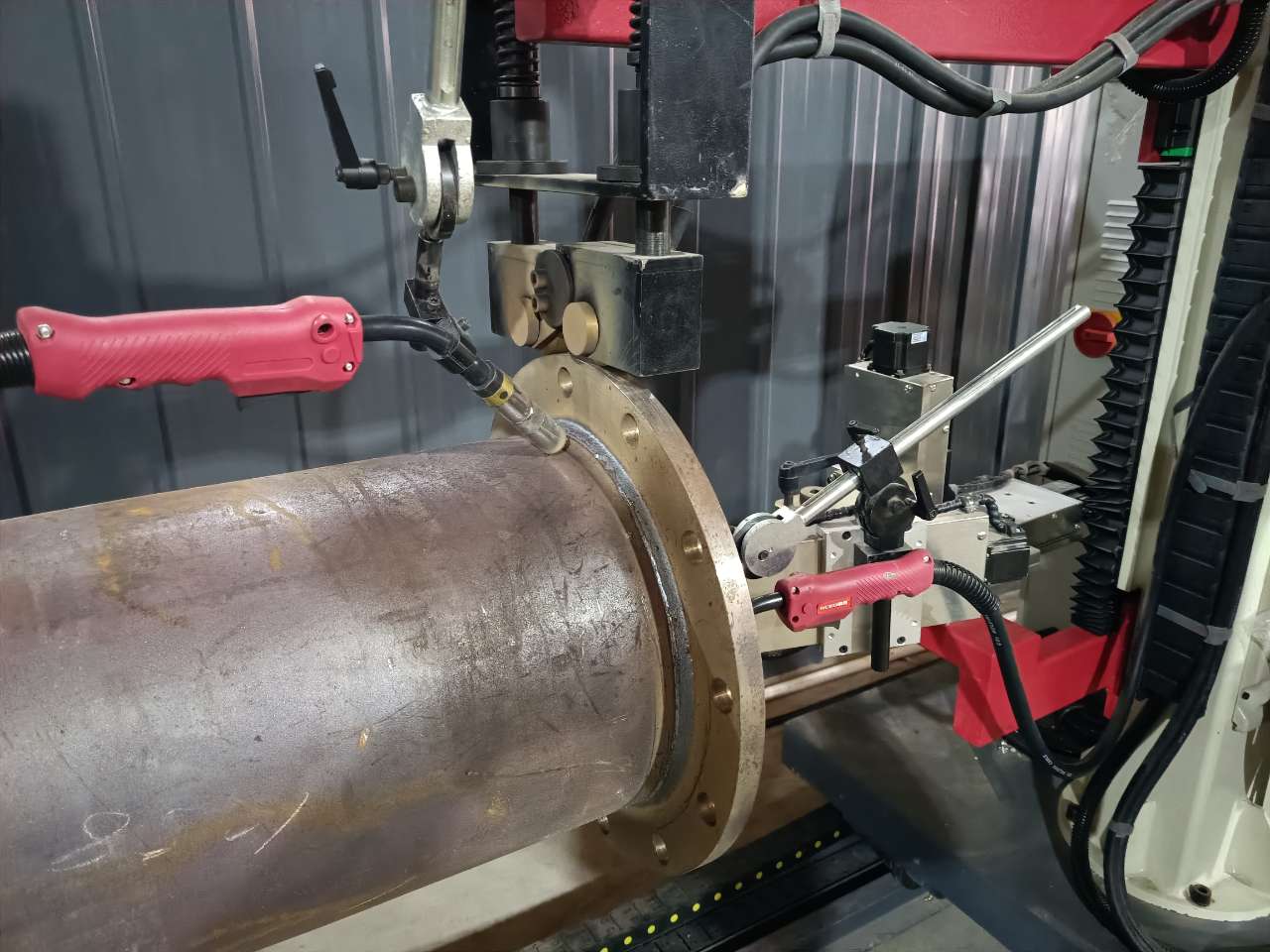

填充、盖面

浙江装配式机房管道预制项目安装调试完毕(图5)

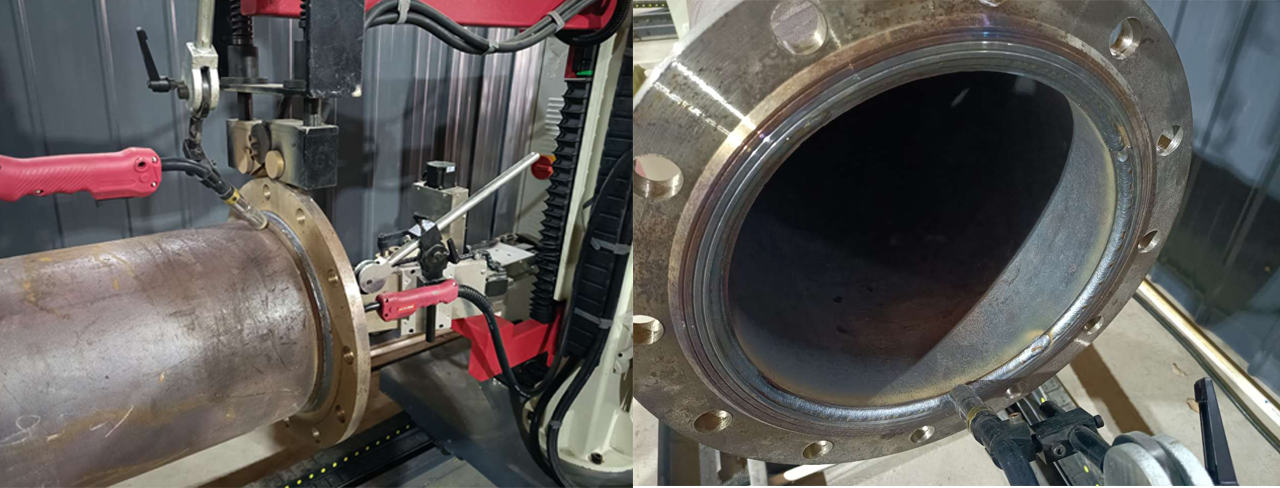

焊缝效果

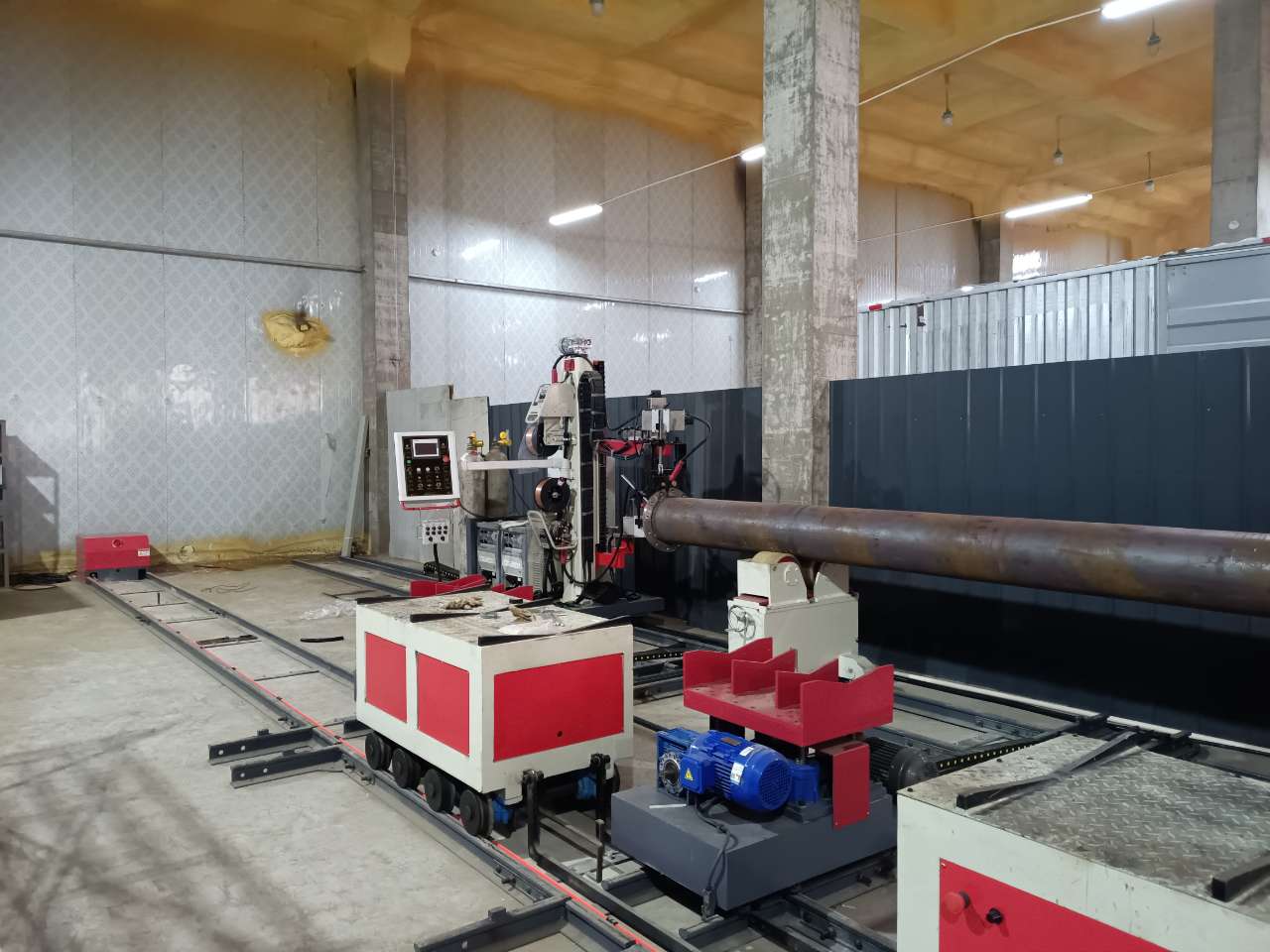

管道横向物流输送系统

适用管径:DN50-600
最大承重:5000KGS
轨道型式:18#轻轨
控传送长度:≥1000MM
实现坡口加工或自动焊接过程的管子或管段的横向输送,降低吊装过程中的安全风险

浙江装配式机房管道预制项目安装调试完毕(图7)

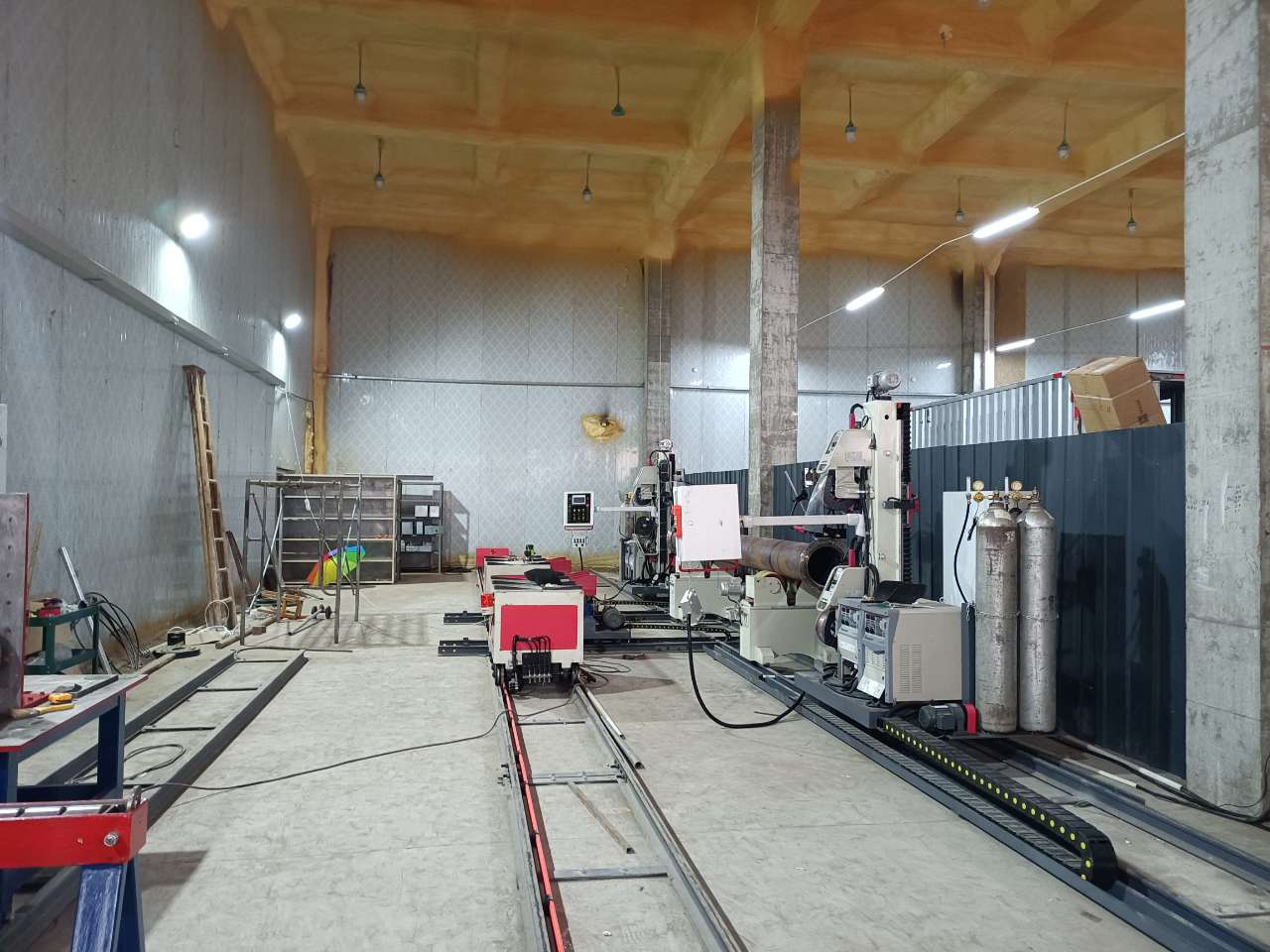

横向输送

 浙江装配式机房管道预制项目安装调试完毕(图8)

浙江装配式机房管道预制项目安装调试完毕(图9)

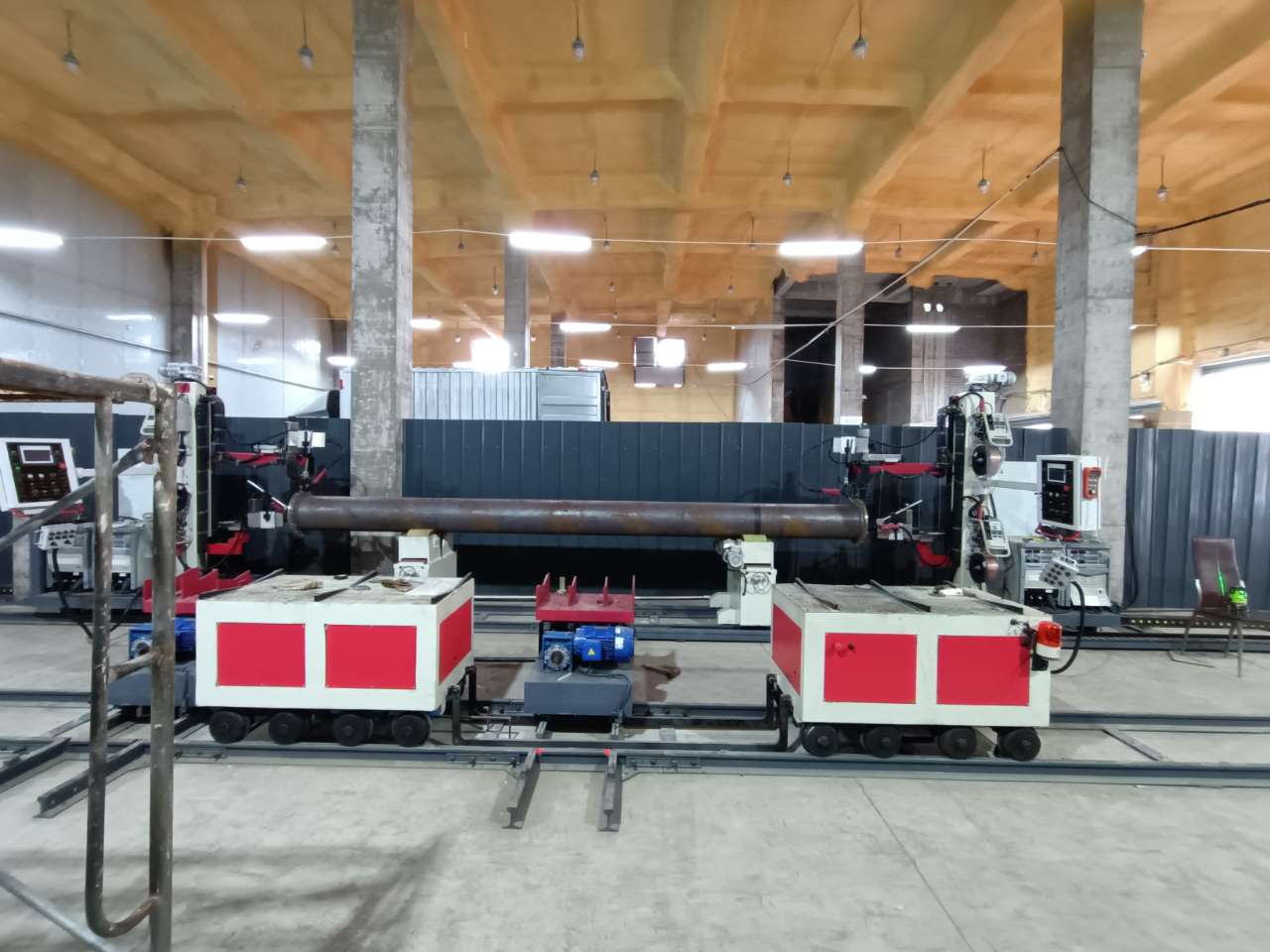

横向物流小车



管道纵向物流输送系统

适用管径:DN100-600
输送重量:5T
传送长度:≤12M
线体高度:800MM
实现工序和工序间或工段和工段间的管子电动输送,36V安全电压

浙江装配式机房管道预制项目安装调试完毕(图11)

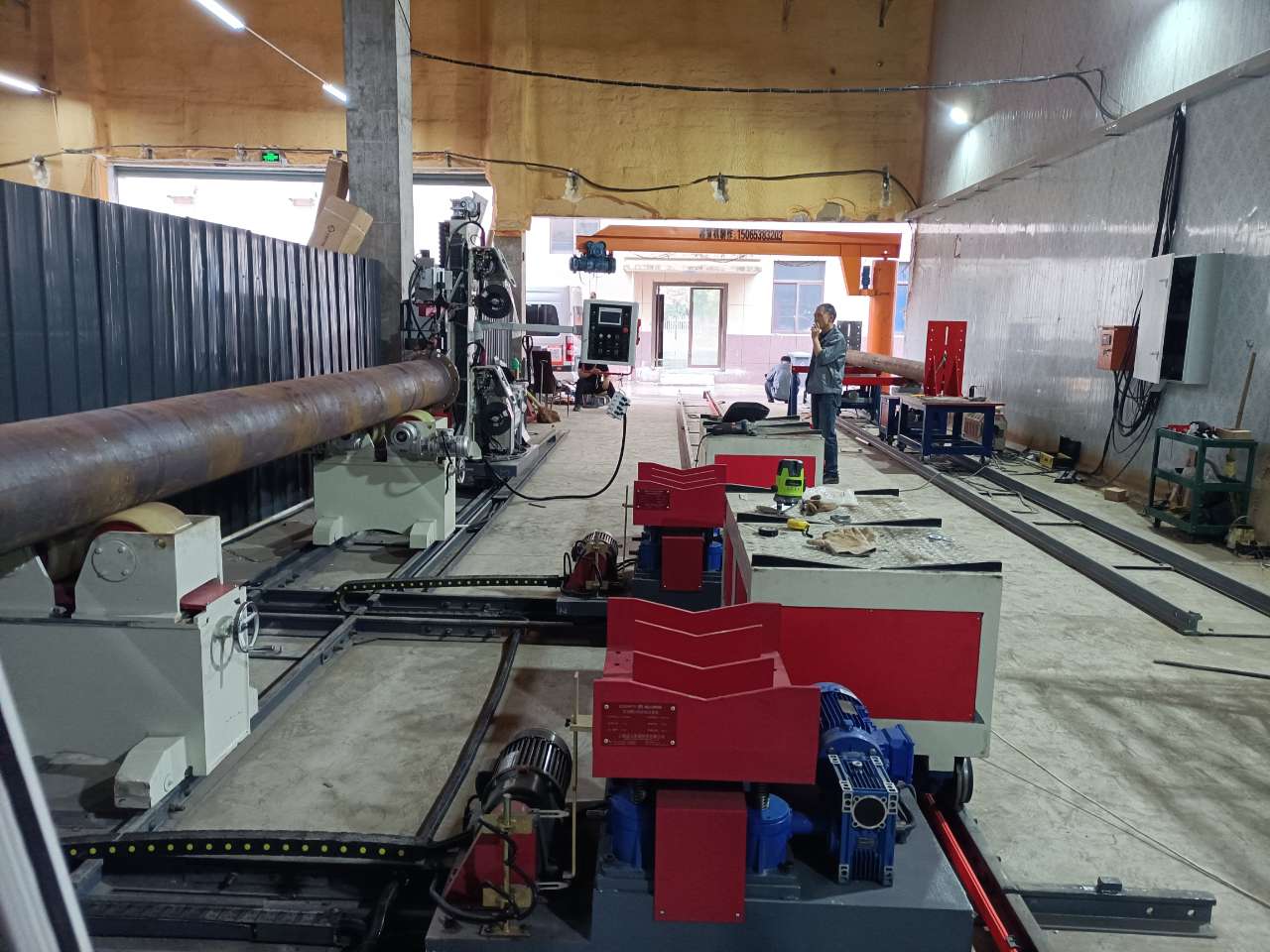

远距离输送

 浙江装配式机房管道预制项目安装调试完毕(图12)

浙江装配式机房管道预制项目安装调试完毕(图13)

提升管道预制厂的自动化程度


       建筑机电工程装配式施工下已然大势所趋。机械化、自动化的管道预制设备能大大提升管道施工单位与业主的形象,传统的施工方式多为“现场加工、现场安装模式”主要有以下几个弊端:

        1、边干边量边改,材料浪费严重;

        2、高空作业较多,安全隐患较大;

        3、焊接作业较多,声光污染严重;

        4、施工效率低下,工期进度缓慢。

       采用自动化设备进行装配式施工,有以下几个优点:

        1、大大提升了工程质量;

        2、大大减少现场施工污染;

        3、大大缩短了现场施工工期;

        4、减少了安全事故发生的几率;

        5、节约了施工现场的加工场地 ;

        6、减少工程材料不合理的损耗。

       传统的“人海”战术、手工做法已经落后了,机械代替人工所带来的不仅仅是质量、效率的提升,同时也带来了管理、进度控制、形象、规范化与成本节约等等各层次的明显进步。尤其是一些海外工程,这种提升与进步将大大的提高业主对施工方的好感与信任。
