管道工厂预制详图转化软件

产品品牌:Intergraph鹰图

产品型号:SmartPlantSpoolgen

适用管径:最新版本:2014R1

产品详情


Intergraph鹰图软件产品;具有English、中文两种语言(自由切换);自身独有软件运行平台;可方便地导入IDF(ISOGEN Data File,来自Intergraph PDS and AVEVA PDMS )、PCF(Piping Component File ,来自Intergraph SmartPlant 3D and CADWorx),实现与设计院/工程公司的无缝数据对接,生成3D单线图模型。设置现场口位置后,可生成安装所需的单线图和管道预制所需的管段图,并可导出管线、管段、焊缝、材料、长度等信息。

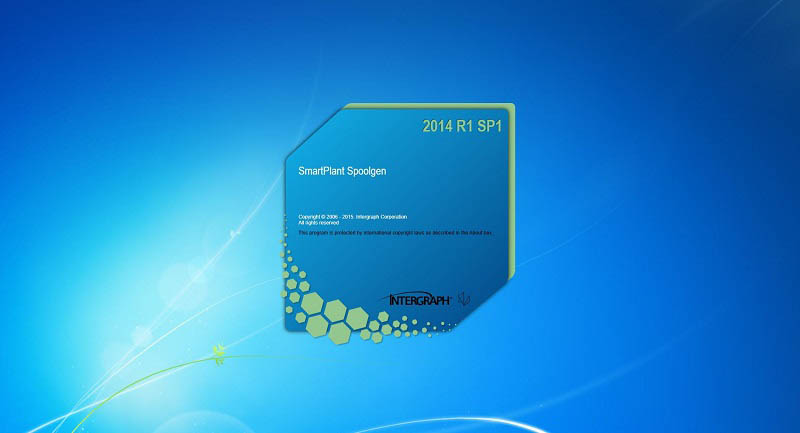

1、打开软件界面
管道工厂预制详图转化软件

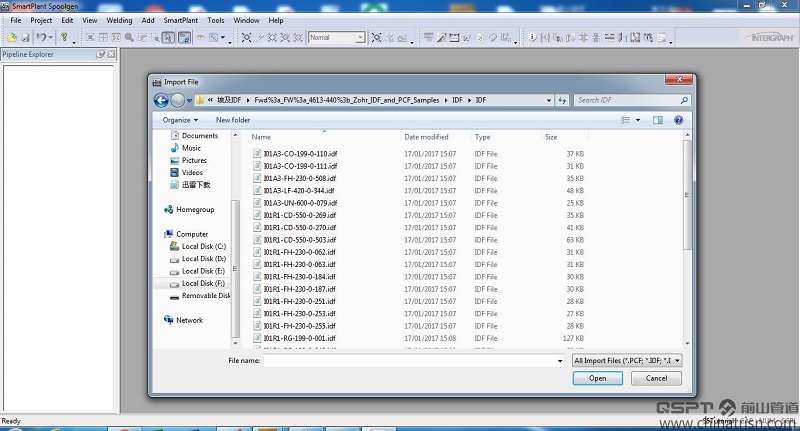

2、导入IDF中间文件
管道工厂预制详图转化软件
3、生成管线3D模型
管道工厂预制详图转化软件

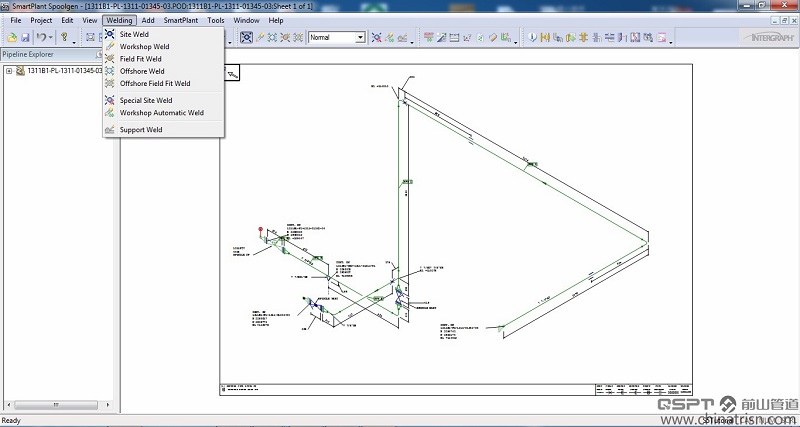

4、确定现场口位置
管道工厂预制详图转化软件

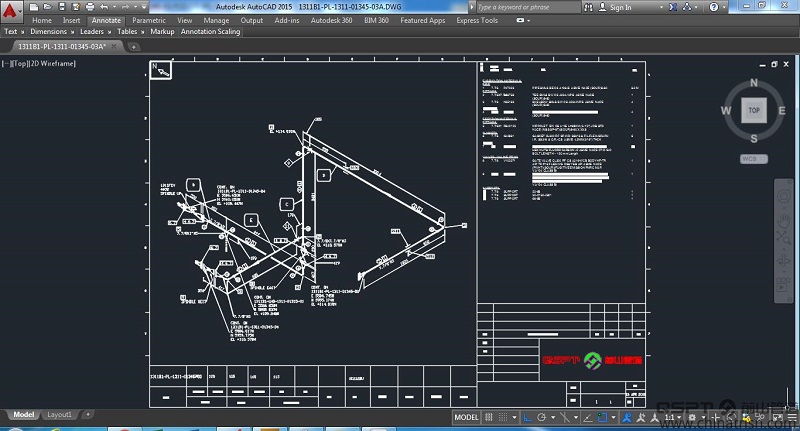

5、生成安装单线图
管道工厂预制详图转化软件

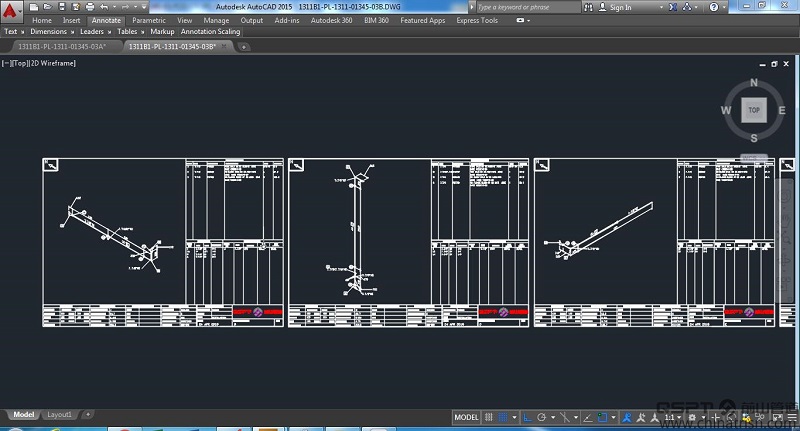

6、生成预制管段图
管道工厂预制详图转化软件

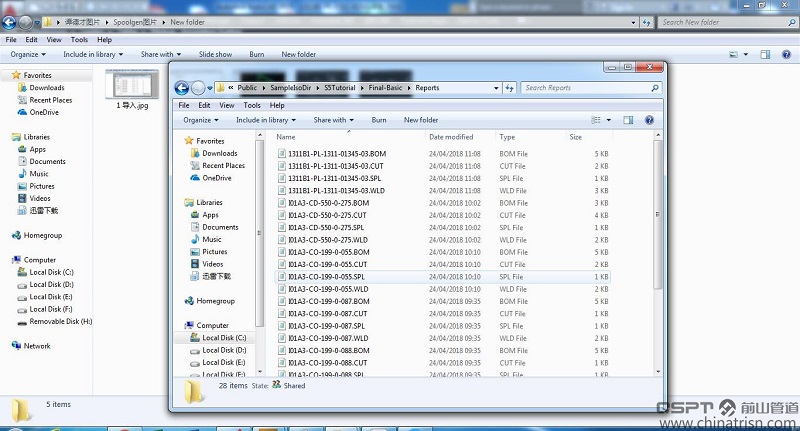

7、导出设计信息文件
管道工厂预制详图转化软件
